# JVM

# 一、内存结构

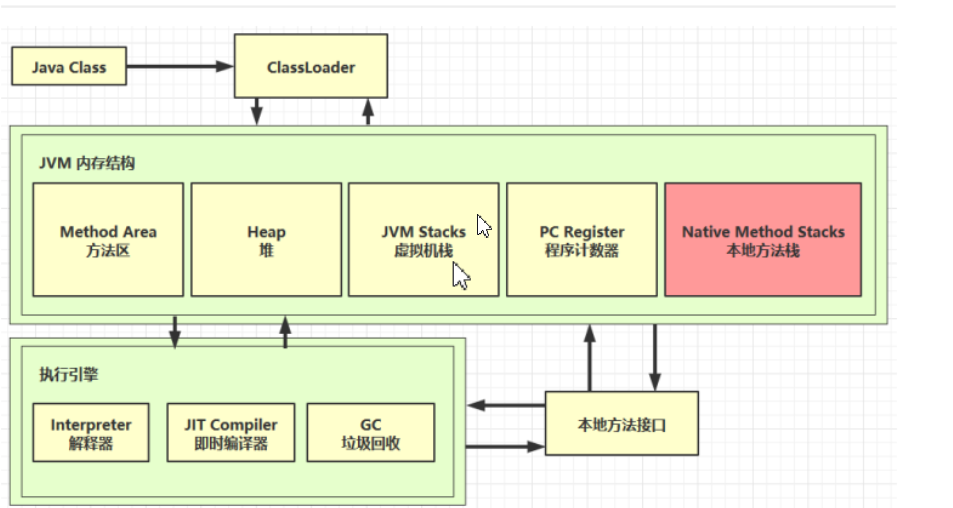

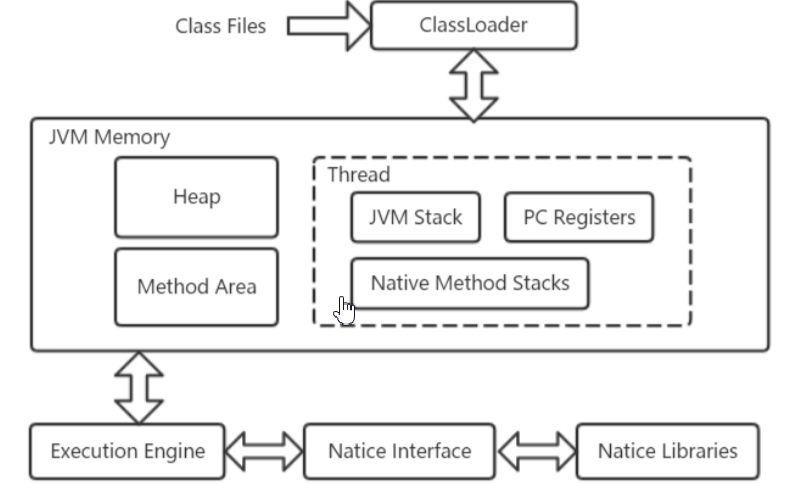

# 整体架构

# 1、程序计数器

线程私有，不会发生内存溢出

解释执行---->cpu

# 作用

用于保存JVM中下一条所要执行的指令的地址

# 特点

线程私有
- CPU会为每个线程分配时间片，当当前线程的时间片使用完以后，CPU就会去执行另一个线程中的代码
- 程序计数器是每个线程所私有的，当另一个线程的时间片用完，又返回来执行当前线程的代码时，通过程序计数器可以知道应该执行哪一句指令
不会存在内存溢出

# 2、虚拟机栈（栈，先进后出）

# 2.1：定义

- 每个线程运行需要的内存空间，称为**虚拟机栈**
- 每次调用方法时所占用的内存，称为**栈帧**
- 当前正在执行的方法  ，称为**活动栈帧**

1
2
3

# 2.2：演示

package com.stack;


public class Demo1 {

    public static void main(String[] args) {
        method1();
    }

    private static void method1() {
        method2(1, 2);
    }

    private static int method2(int a, int b) {
        int c = a + b;
        return c;
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

(opens new window)

# 2.3：问题解答

垃圾回收是否涉及栈内存？
- 不需要。在方法执行完毕后，对应的栈帧就会被弹出栈。所以无需通过垃圾回收机制去回收内存。
栈内存的分配越大越好吗？
- 不是。因为物理内存是一定的，栈内存越大，可以支持更多的递归调用，但是可执行的线程数就会越少。
方法内的局部变量是否是线程安全的？
- 如果方法内局部变量没有逃离方法的作用范围，则是线程安全的
- 如果如果局部变量引用了对象，并逃离了方法的作用范围，则需要考虑线程安全问题

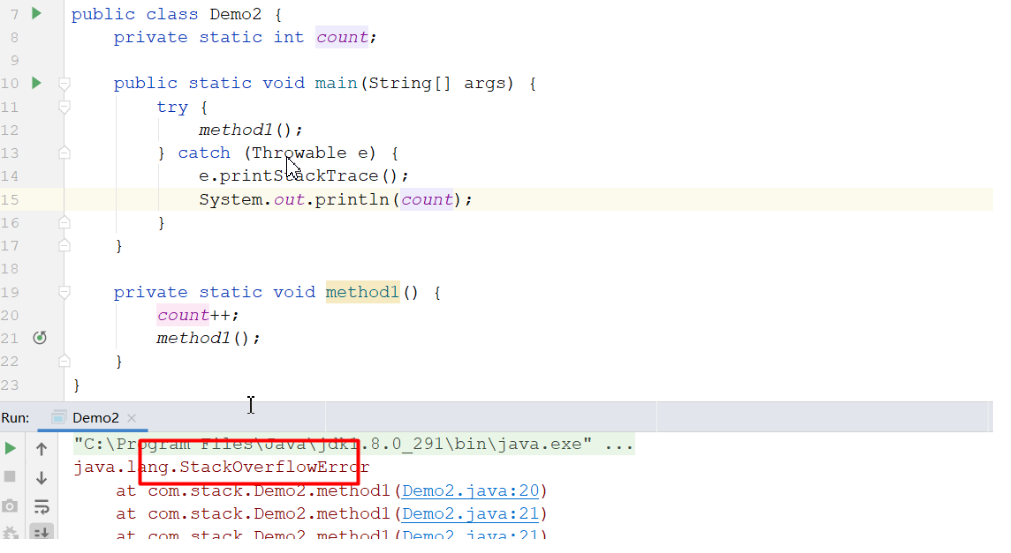

# 2.4：内存溢出（栈内存溢出，递归无退出）

溢出发生原因：虚拟机栈中，栈帧过多（无限递归）

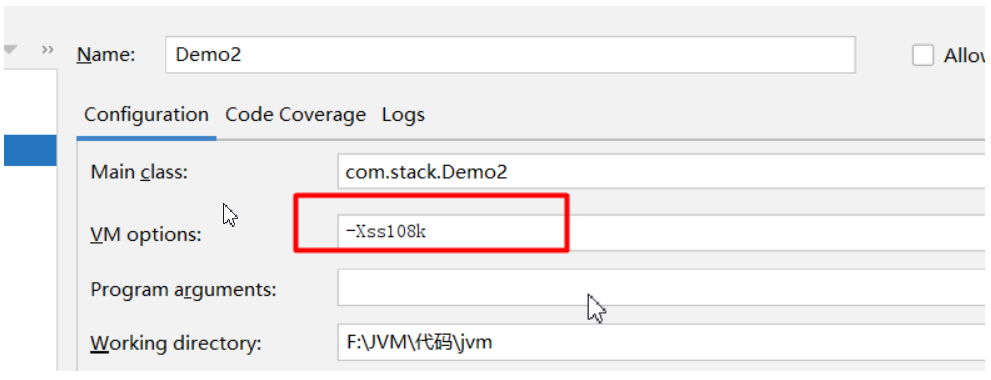

设置栈大小

# 2.5：生产排查

CPU占用过高 （使用top命令看cpu占用率， ps 查看哪个线程占用CPU过高, jstack - 查看进程中的线程）

Linux环境下运行某些程序的时候，可能导致CPU的占用过高，这时需要定位占用CPU过高的线程
- top命令，查看是哪个进程占用CPU过高
- ps H -eo pid,tid,time,%cpu,cmd --sort=%cpu | grep pid 通过ps命令进一步查看是哪个线程占用CPU过高
- jstack -l 进程id 通过查看进程中的线程的nid，注意：jstack查找出的线程id是16进制的，需要转换

# 3、本地方法栈

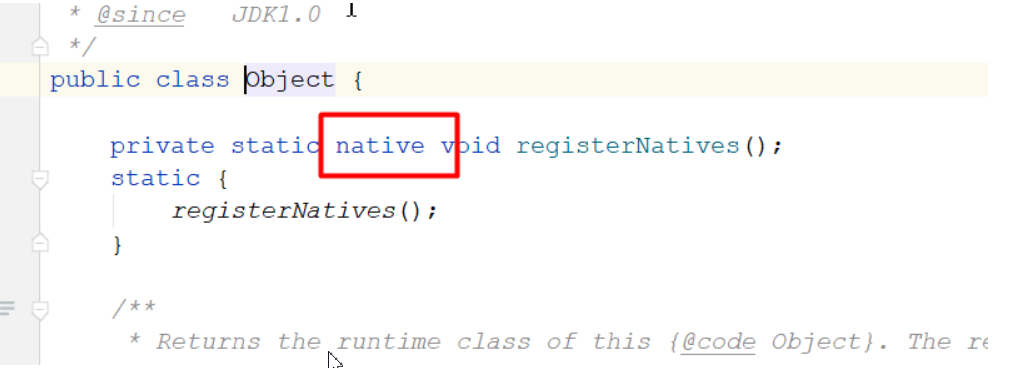

一些带有native关键字的方法就是需要JAVA去调用本地的C或者C++方法，因为JAVA有时候没法直接和操作系统底层交互，所以需要用到本地方法

# 4、堆（对象，数组，枚举）

# 4.1：定义

Student stu(栈) = new Student()（堆）

通过new关键字创建的对象都会被放在堆内存

# 4.2：特点

所有线程共享，堆内存中的对象都需要考虑线程安全问题 对象的线程同步
有垃圾回收机制

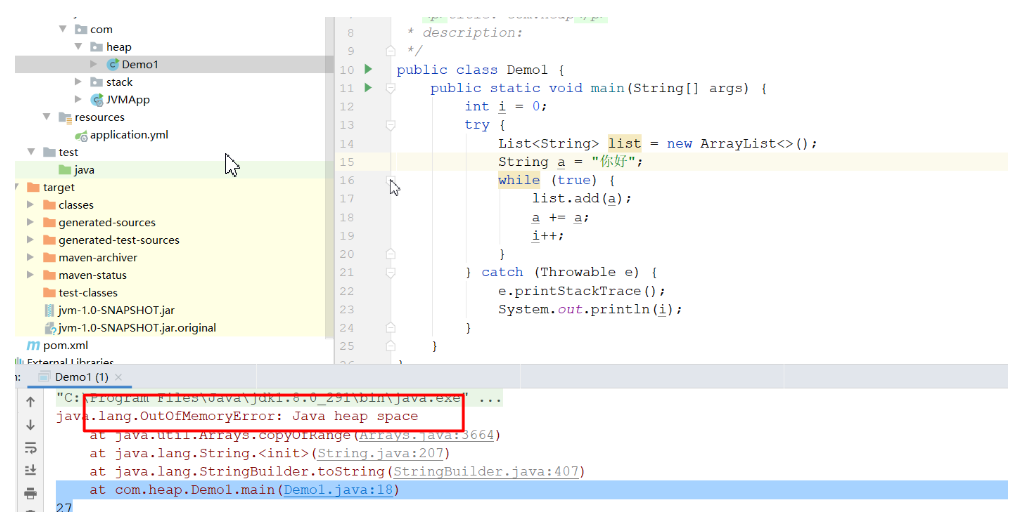

# 4.3：堆内存溢出

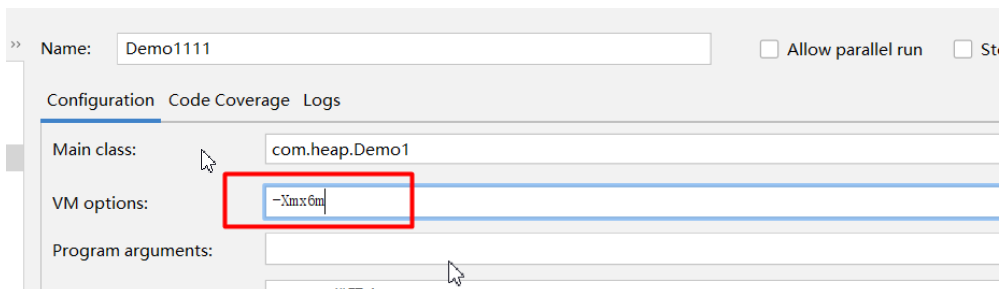

设置堆大小

Unless the initial and maximum heap sizes are specified on the command line, they are calculated based on the amount of memory on the machine.

# 最大堆大小：物理内存小于192MB时，为物理内存的一半；物理内存大192MB且小于1GB时，为物理内存的四分之一；大于等于1GB时，都为256MB

初始化堆大小：至少为8MB；物理内存大于512MB且小于1GB时，为物理内存的六十四分之一；大于等于1GB时，都为16MB

-Xms 初始堆大小 -Xmn 最小堆大小 -Xmx 最大堆大小

# 4.4：堆内存诊断

jps （查看进程）

**jmap -heap 进程id （查看堆内存使用情况） ** 堆：新生代（1）和老年代（2）

伊甸区（8）、 S0（1）、 S1（1）

jconsole 进程id windows下运行 HeapDemo2

jvirsalvm 进程id 堆dump搜索占用内存的数据，不用了

VisualVM 是一款免费的，集成了多个 JDK 命令行工具的可视化工具，提供强大的分析能力，对 Java 应用程序做性能分析和调优。

在高版本JDK（大于1.8或后期更新的1.8版本）中已经不会再自动集成 VisualVM

# 5.Arthas (JVM诊断工具)

栈内存：thread -n 1 查找到最耗CPU的线程

堆内存：heapdump 查找对象生成文件，jhat 启动打开文件

文档：https://arthas.aliyun.com/doc/

# 5.1：Arthas功能


这个类从哪个 jar 包加载的？为什么会报各种类相关的 Exception？
我改的代码为什么没有执行到？难道是我没 commit？分支搞错了？
遇到问题无法在线上 debug，难道只能通过加日志再重新发布吗？
线上遇到某个用户的数据处理有问题，但线上同样无法 debug，线下无法重现！
是否有一个全局视角来查看系统的运行状况？
有什么办法可以监控到JVM的实时运行状态？
怎么快速定位应用的热点，生成火焰图？
怎样直接从JVM内查找某个类的实例？

1
2
3
4
5
6
7
8
9

# 5.2：Arthas安装（查看JVM的运行情况）

在线安装


curl -O https://arthas.aliyun.com/arthas-boot.jar
java -jar arthas-boot.jar

1
2
3
4

离线安装

最新版本，点击下载： (opens new window)

解压后，在文件夹里有arthas-boot.jar，直接用java -jar的方式启动：

java -jar arthas-boot.jar

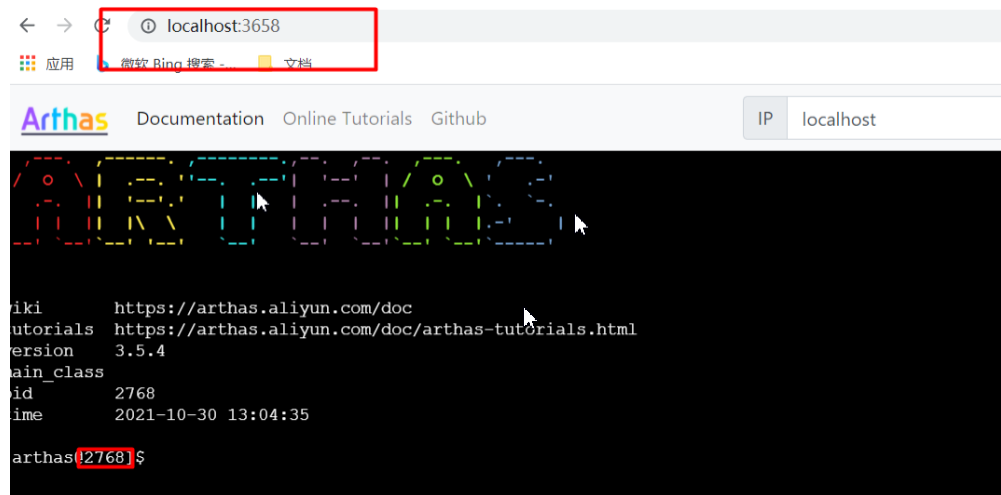

通过浏览器操作

# 5.3：命令简介

dashboard 演示

# 5.5：CPU排查（栈内存）

排查哪个线程最消耗CPU资源

先通过top命令找到最耗CPU的进程id

再通过arthas 监测该进程

通过thread -n 1 查找到最耗CPU的线程

# 5.4：排查内存消耗（堆内存）

分析堆内存为什么占用这么高

通过top找到消耗内存的进程

开启arthas

heapdump --live /usr/local/dump.hprof （arthas的命令）

jhat dump.hprof

通过ip+端口访问虚拟机:7000

# 6、方法区（存的是类的结构）

常量和静态变量也是放在方法区中的

方法区定义：https://docs.oracle.com/javase/specs/jvms/se8/html/jvms-2.html

# 6.1：结构

# 6.2：内存溢出

1.8以前会导致永久代内存溢出

-XX:MaxPermSize=64m 来设定永久代最大可分配空间。32 位机器默认是64M ，64位机器模式是 82M
1.8以后会导致元空间内存溢出

-XX:MetaspaceSize=21m和-XX:MaxMetaspaceSize=-1 （不设限制）

# 6.3：常量池

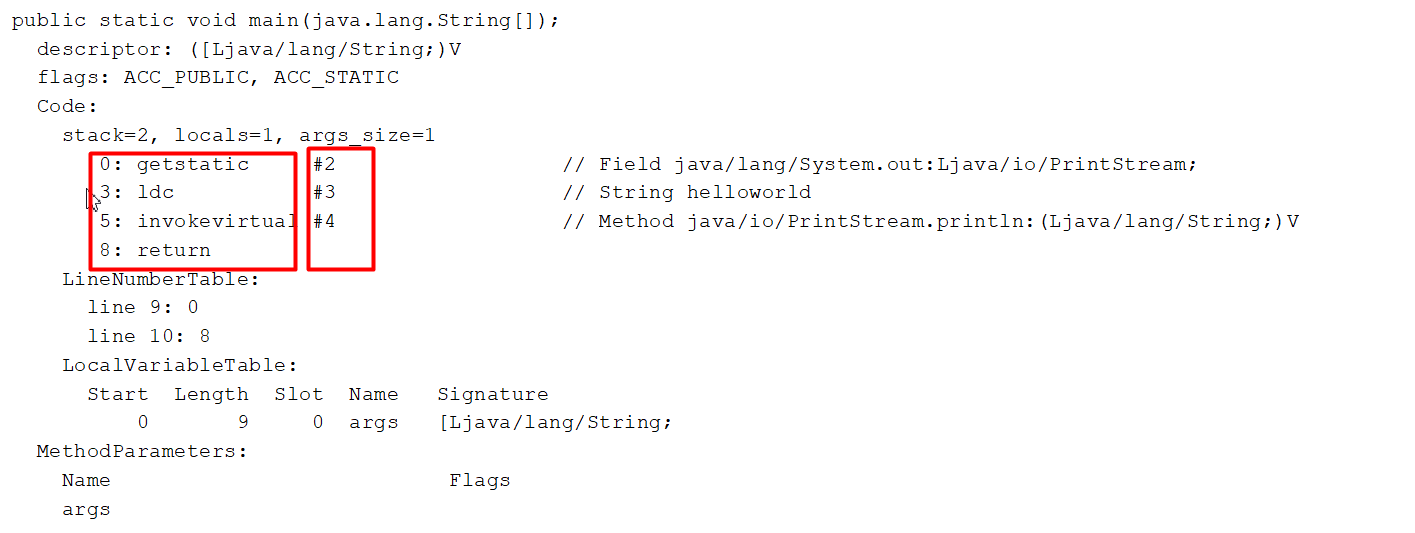

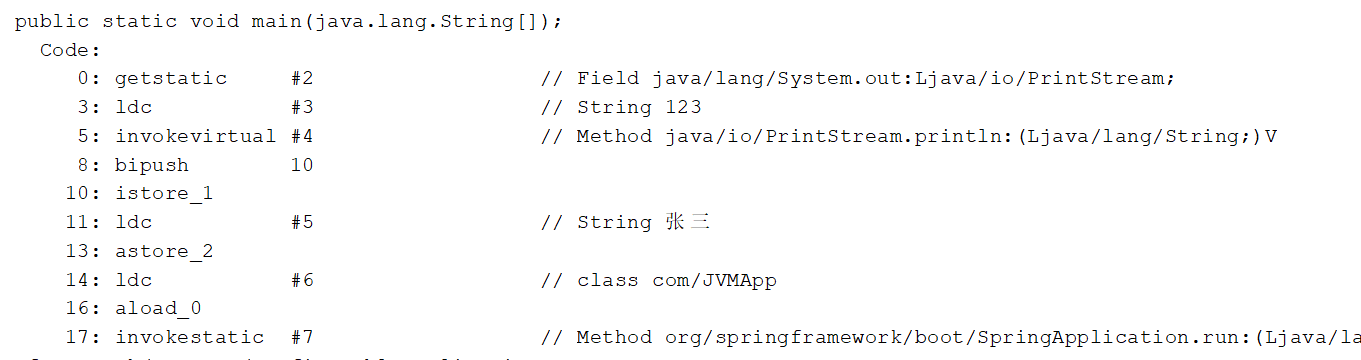

通过javap指令可以查看字节码文件中类的基本信息、常量池、类的方法定义（包含了虚拟机指令）

F:\JVM\代码\jvm\target\classes\com\methodarea>javap -v MethodAreaDemo1.class

解释器查表翻译：

常量池
- 就是一张常量表（constant pool），虚拟机指令根据这张常量表找到要执行的类名、方法名、参数类型、字面量信息
运行时常量池
- 常量池是*.class文件中的，当该类被加载以后，它的常量池信息就会放入运行时常量池，并把里面的符号地址变为真实地址

# 6.4：StringTable串池

StringTable.class

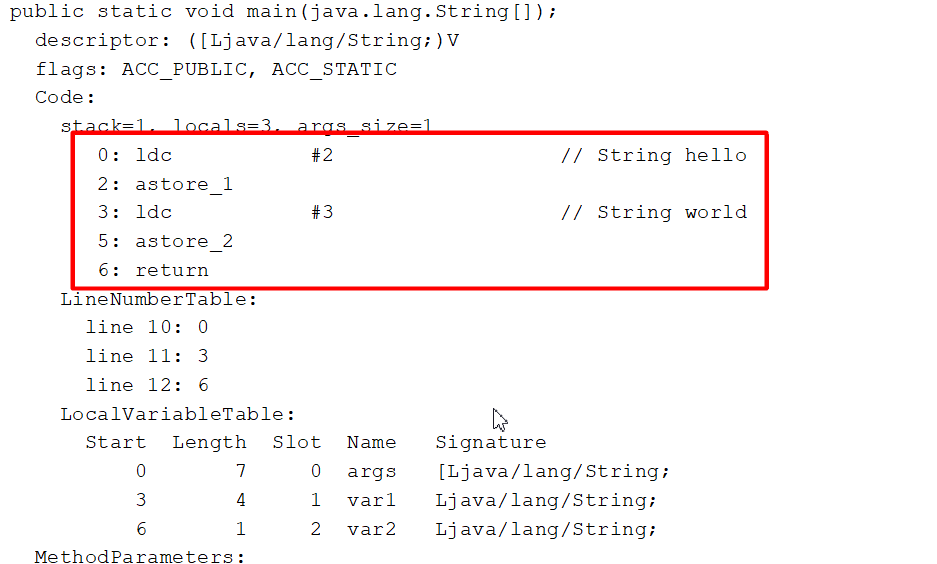

# 6.4.1：字符串赋值过程

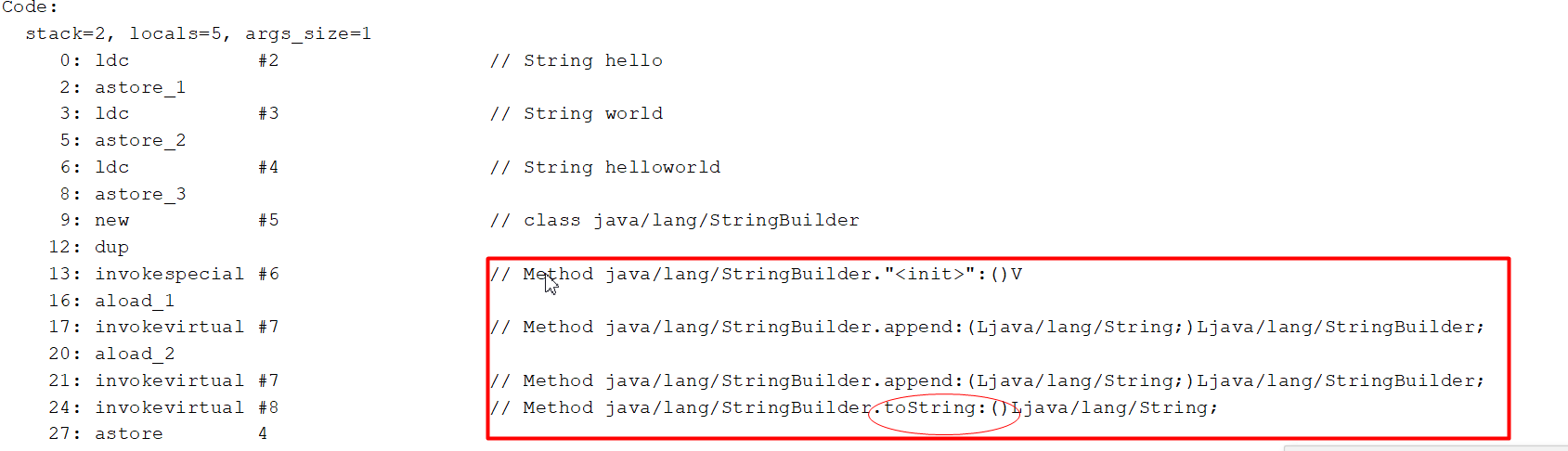

# 6.4.2：字符串拼接过程1

# 6.4.2：字符串拼接过程2

String var5 = "hello"+"world"; //编译期间优化

String var1= "hello",var2="world";

String var4 = var1+var2 和 String var5= "hello"+"world"和 String var6=var1+"world"

# 6.4.3：字符串intern方法

作用：将字符串对象强制放入串池，并返回串池的对象引用

String var1 = new String("hello");//对象在堆中
String var2 = "hello";//对象在串池中
System.out.println(var1 == var2);




String var1 = new String("hello");//对象在堆中
String var2 = "hello";//对象在串池中
String var3 = var1.intern(); //var3在串池中
System.out.println(var1 == var2);
System.out.println(var3 == var2);
System.out.println(var3 == var1);

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

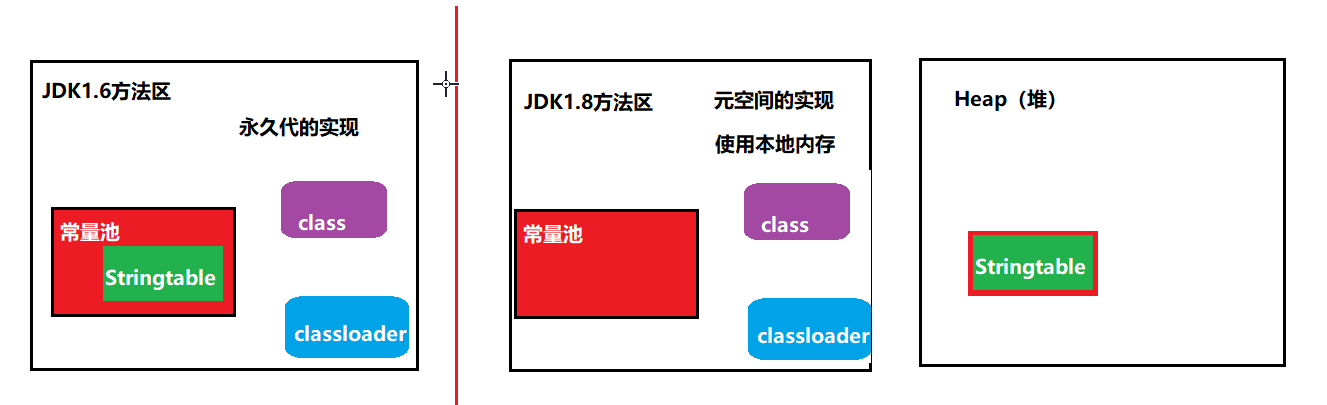

# 6.4.4：串池所处的位置

转移到堆的原因
永久代只有fullgc才会进行垃圾回收，如果放在永久代的方法区，会导致内存溢出
放入堆中，堆会频繁gc

1
2
3

小结

常量池中的字符串仅是符号，只有在被用到时才会转化为对象
利用串池的机制，来避免重复创建字符串对象
字符串变量拼接的原理是StringBuilder
字符串常量拼接的原理是编译器优化
可以使用intern方法，主动将串池中还没有的字符串对象放入串池中
注意：无论是串池还是堆里面的字符串，都是对象用来放字符串对象且里面的元素不重复

# 二：垃圾回收

# 2.1：怎么判断垃圾

引用计数：

弊端：内存不能回收，导致内存泄漏

可达分析：

GC Roots 到底是什么东西呢，哪些对象可以作为 GC Root 呢？

虚拟机栈（栈帧中的本地变量表）中引用的对象
本地方法栈中 JNI（即一般说的 Native 方法）引用的对象
方法区中类静态属性引用的对象
方法区中常量引用的对象

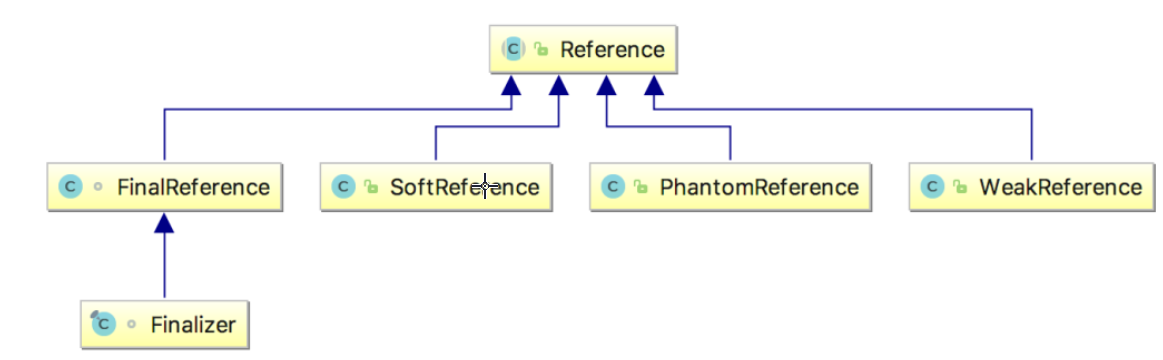

# 2.2：引用

为了充分利用计算机的内存，对象被设计成拥有生命周期。当对象的生命周期结束，会被垃圾回收器回收，从而释放内存资源。为了考虑回收的各种场景，在JDK1.2引用了强、软、弱、虚4种引用类型。

强引用

如果一个对象是强引用，那么垃圾回收器不会轻易回收它。只用当这个对象没有被使用，垃圾回收器才会回收它。

//强引用
public void a (){
    Student stu = new Student();

    stu = null;

    System.gc();

}

1
2
3
4
5
6
7
8
9
10

软引用

当系统内存不足时，会触发GC。当垃圾回收后，内存还是不足，就会把软引用的包裹的对象给清理掉。

  //软引用
    public static void b(){
        Student student = new Student();
        SoftReference<Student> ref = new SoftReference<>(student);
        student = null;
        System.gc();
        //只要内存够不会回收
        System.out.println(ref.get());


        try {
            //内存不够回收
            byte[]  data = new byte[1024*1024*10];
        } catch (Exception exception) {
            exception.printStackTrace();
        } finally {
            System.out.println(ref.get());
        }

    }

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

弱引用

如果触发GC，这时内存很充足，但是被弱引用的对象还是会被回收。所以说，被弱引用关联的对象只能生存到下一次垃圾收集发生之前。

 //弱引用
    public static void c(){
        Student student = new Student();
        WeakReference<Student> ref = new WeakReference<>(student);
        student = null;
        System.out.println(ref.get());
        System.gc();
        System.out.println(ref.get());


    }

1
2
3
4
5
6
7
8
9
10
11
12
13
14

虚引用

这就是虚引用有几个特点：

虚引用必须与ReferenceQueue一起使用，当GC准备回收一个对象，如果发现它还有虚引用，就会在回收之前，把这个虚引用加入到与之关联的ReferenceQueue中。
虚引用可以跟踪对象的回收情况

public  static void  d(){
    ReferenceQueue queue = new ReferenceQueue();

    PhantomReference<Student> ref = new PhantomReference<>(new Student(),queue);

    System.out.println(ref.get());
}

1
2
3
4
5
6
7

# 2.3：垃圾回收算法

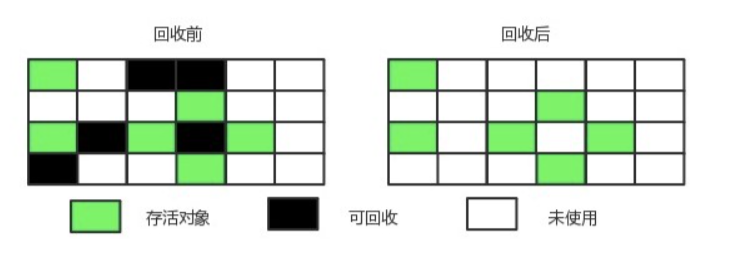

# 2.3.1：标记清除

标记无用对象，然后进行清除回收
优点：效率快
缺点：内存碎片

1
2
3

# 2.3.2：标记整理

标记无用对象，让所有存活的对象都向一端移动，然后直接清除掉端边界以外的内存。
优点：避免内存碎片
缺点：效率低

1
2
3

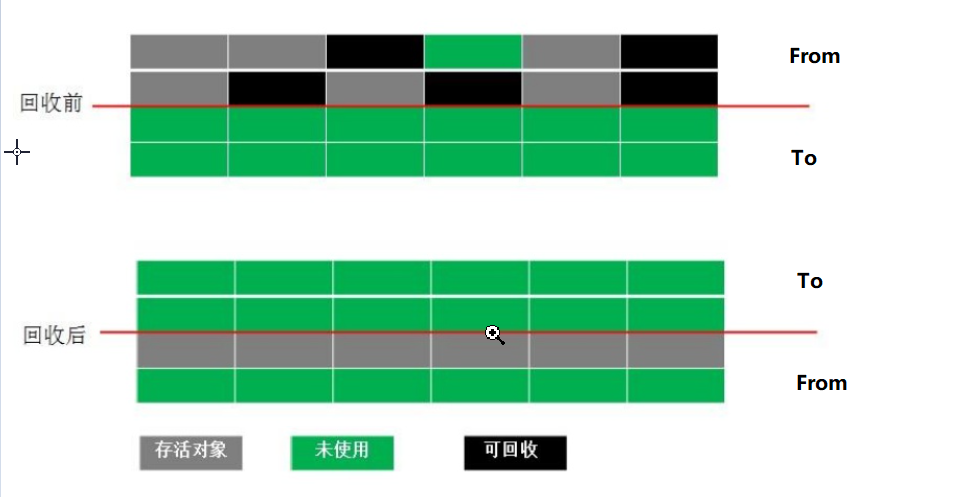

# 2.3.3：复制

按照容量划分二个大小相等的内存区域，当一块用完的时候将活着的对象复制到另一块上，然后再把已使用的内存空间一次清理掉。
优点：避免内存碎片，效率相对页可以。
缺点：内存使用率不高，只有原来的一半。

1
2
3

# 2.3.4：分代回收

https://www.processon.com/diagraming/5febdd235653bb6b1b4f5bd6

分代回收算法是目前使用较多的一种算法，这个不是一个新的算法，只是将内存进行的划分，不同区域的内存使用不同的算法。
在新生代中使用是复制算法，在进行对象内存分配的时候只会使用 Eden 和 S0 区，当发生 GC 的时候，会将存活的对象复制到 S1 区，然后循环往复进行复制。
当某个对象在进行了 15 次GC 后依旧存活，那这个对象就会进入老年代。老年代因为每次回收的对象都会比较少，因此使用的是标记整理算法。

1
2
3

# 2.3.5：JVM参数

含义	参数	eg
堆初始大小	Xms	-Xms512m
堆最大大小	-Xmx 或 -XX:MaxHeapSize=size	-Xmx512m
新生代大小	-Xmn 或 (-XX:NewSize=size + -XX:MaxNewSize=size )	-Xmn200m
幸存区比例（动态）	XX:InitialSurvivorRatio=ratio 和 -XX:+UseAdaptiveSizePolicy	XX:SurvivorRatio=8，伊甸园区、幸存者0区和幸存者1区比例为： 8:1:1
幸存区比例	-XX:SurvivorRatio=ratio	-XX:SurvivorRatio=8
晋升阈值	-XX:MaxTenuringThreshold=threshold	-XX:MaxTenuringThreshold=15
晋升详情	XX:+PrintTenuringDistribution
GC详情	-XX:+PrintGCDetails -verbose:gc
FullGC 前 MinorGC	-XX:+ScavengeBeforeFullGC

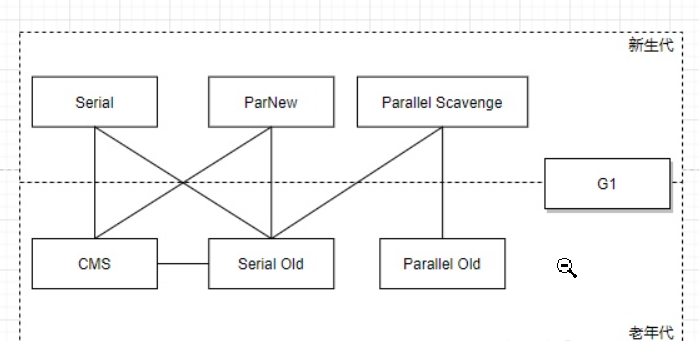

# 2.4：垃圾回收器

# 2.4.1：串行

开启方式：

XX:+UseSerialGC = Serial + SerialOld

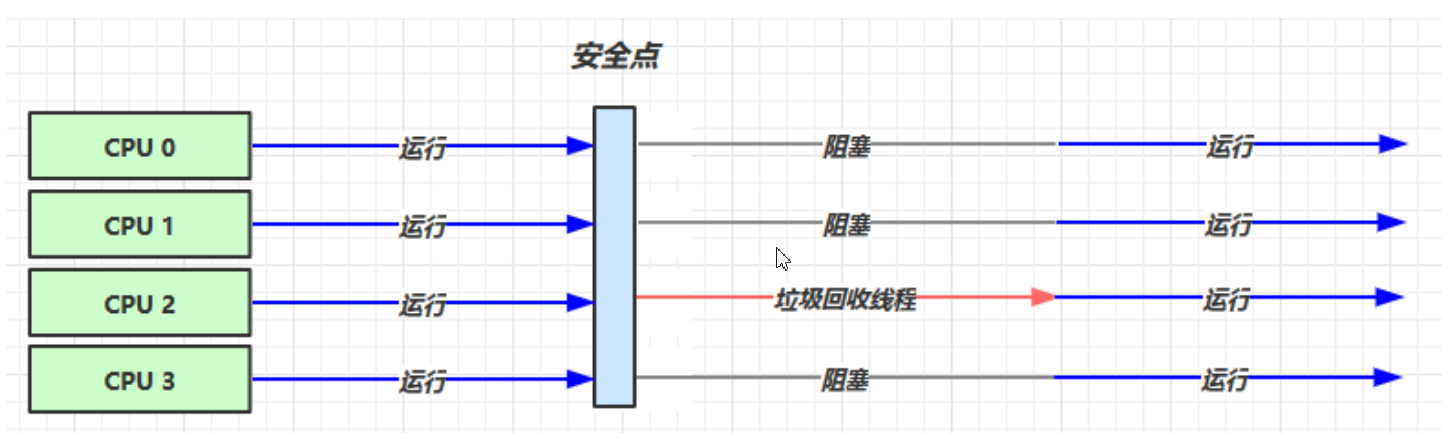

运行原理

stw

应用场景:

单核CPU
堆内存较小，适合个人电脑

1
2

# 2.4.2：吞吐量优先

吞吐量=用户线程执行时间/(用户线程执行时间+垃圾收集时间)。

虚拟机总共运行100分钟，其中垃圾收集花费时间1分钟，那么吞吐量就是 99%

开启方式：

-XX:+UseParallelGC
-XX:+UseParallelOldGC
-XX:ParallelGCThreads=n

1
2
3

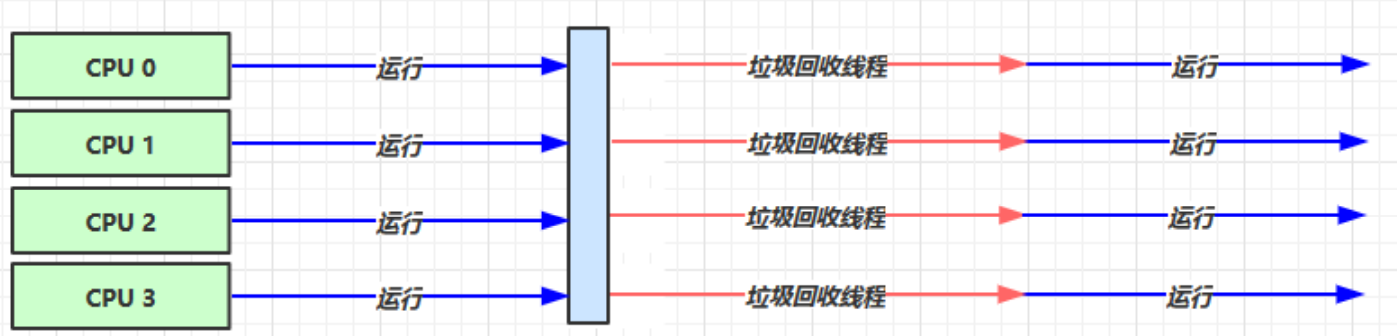

运行原理

应用场景:

堆内存较大，多核 cpu
适用于后台计算型任务程序

1
2

# 2.4.3：响应时间优先

单次 STW 的时间最短

开启方式：

-XX:+UseConcMarkSweepGC
-XX:+UseParNewGC
-XX:ConcGCThreads=threads

并发（Concurrent），多个线程抢占CPU资源，不是真正意义的同时进行
并行（Parallel），当系统有一个以上CPU时，当一个CPU执行一个进程时，另一个CPU可以执行另一个进程，两个进程互不抢占CPU资源，可以同时进行，真正意义的同时进行

1
2
3
4
5
6

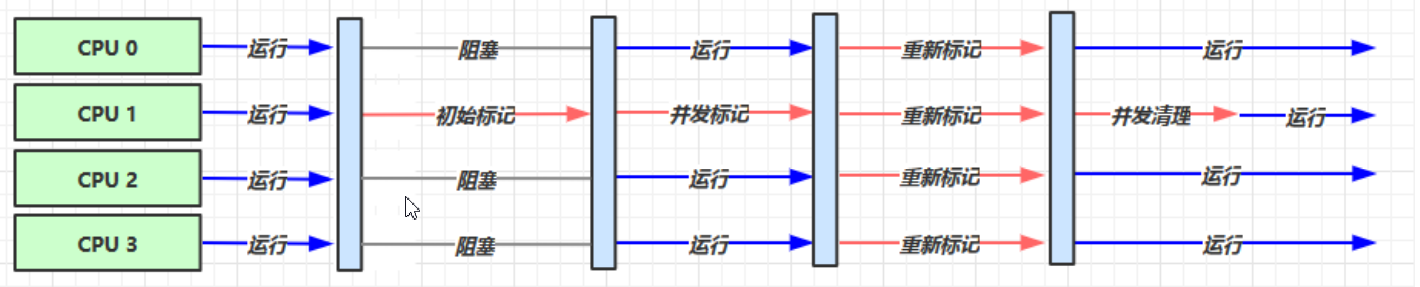

运行原理：

应用场景：

堆内存较大，多核 cpu
在互联网网站、B/S架构的中常用的收集器就是CMS，因为系统停顿的时间最短，给用户带来较好的体验

1
2

# 2.4.4：G1

-XX:+UseG1GC 使用 G1 (Garbage First) 垃圾收集器

-XX:MaxGCPauseMillis=n 设置最大GC停顿时间(GC pause time)指标(target). 这是一个软性指标(soft goal), JVM 会尽量去达成这个目标.

-XX:+UseG1GC	使用 G1 (Garbage First) 垃圾收集器
-XX:MaxGCPauseMillis=n	设置最大GC停顿时间(GC pause time)指标(target). 这是一个软性指标(soft goal), JVM 会尽量去达成这个目标.

1：简介

1.所有的垃圾回收器的目的都是朝着减少STW的目的而前进。
2.G1(Garbage First)回收器的出现颠覆了之前版本CMS、Parallel等垃圾回收器的分代收集方式，从2004年Sun发3.布第一篇关于G1的论文后，直到2012年JDK7发布更新版本，花了将近10年的时间G1才达到商用的程度。
4.到JDK9发布之后，G1成为了默认的垃圾回收器，CMS也变相地相当于被淘汰了。
5.G1能管理超大堆内存的垃圾回收

1
2
3
4
5

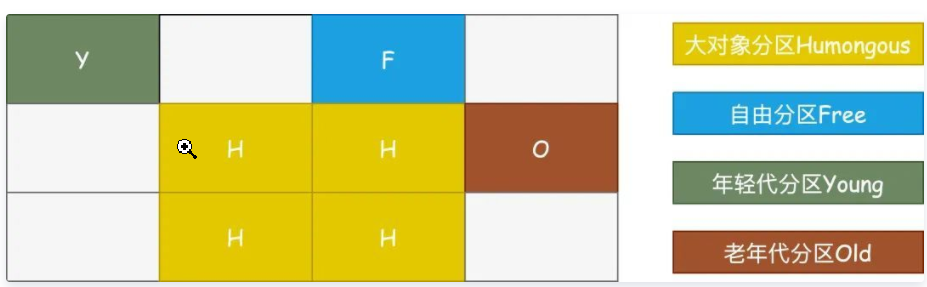

一共有4种Region：

分治

自由分区Free Region

年轻代分区Young Region，年轻代还是会存在Eden和Survivor的区分

老年代分区Old Region

大对象分区Humongous Region

每个Region的大小通过-XX:G1HeapRegionSize来设置，大小为1~32MB，默认最多可以有2048个Region，那么按照默认值计算G1能管理的最大内存就是32MB*2048=64G。

对于大对象的存储，存在Humongous概念，对G1来说，超过一个Region一半大小的对象都被认为大对象，将会被放入Humongous Region，而对于超过整个Region的大对象，则用几个连续的Humongous来存储（如下图H区域）。

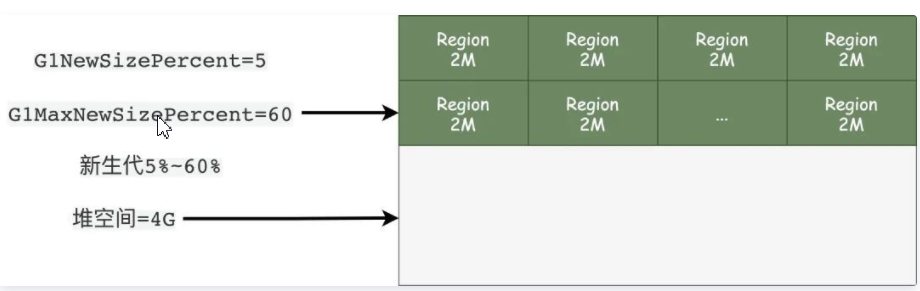

2：怎么分region

既然G1还是存在新生代和老年代的概念，那么新生代和老年代的空间是怎么划分的呢？

假设现在我们的堆空间大小是4G，按照默认最大2048个Region计算，每个Region的大小就是2M。

初始新生代的大小那么就是200M，大约100个Region格子，动态扩展最大就是60%*4G=2.4G大小。

# 2.5：调优

最好的GC调优是没有GC

# 2.5.1：内存泄漏

对象不再被程序使用，但是GC又不能回收他们

1：大量使用静态变量

静态变量的生命周期与程序一致。因此常驻内存。

public class StaticTest {
    public static  List<Integer> list = new ArrayList<>();
    public void populateList() {
        for (int i = 0; i < 10000000; i++) {
            list.add((int)Math.random());
        }
        System.out.println("running......");
    }
    public static void main(String[] args) {
      System.out.println("before......");
        new StaticTest().populateList();
        System.out.println("after......");
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14

2：连接资源未关闭

每当建立一个连接，jvm就会为这么资源分配内存。比如数据库连接、文件输入输出流、网络连接等等。

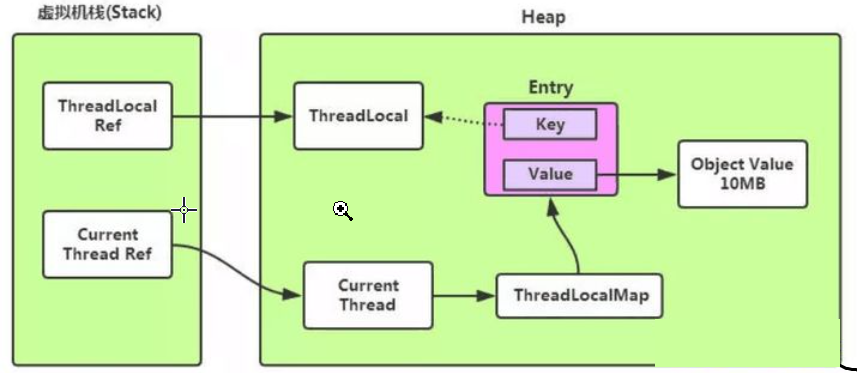

3:ThreadLocal与内存泄漏

为什么要将Entry中的key设为弱引用？

设置为弱引用的key能预防大多数内存泄漏的情况。如果key 使用强引用，引用的ThreadLocal的对象被回收了，但是ThreadLocalMap还持有ThreadLocal的强引用，如果没有手动删除，ThreadLocal不会被回收，导致Entry内存泄漏。如果key为弱引用，引用的ThreadLocal的对象被回收了，由于ThreadLocalMap持有ThreadLocal的弱引用，即使没有手动删除，ThreadLocal也会被GC回收。value在下一次ThreadLocalMap调用set,get,remove的时候会被清除。

若当前线程一直不结束，可能是作为线程池中的一员，线程结束后不被销毁，或者分配（当前线程又创建了ThreadLocal对象）使用了又不再调用get/set方法，就可能引发内存泄漏。

# 2.5.2：大表查询

select name from tbl limit

Resultset (堆)

# 2.5.3：面试

JVM内存结构：

线程私有：虚拟机栈，程序计数器，本地方法栈

线程公有：堆，本地方法区

垃圾回收是否涉及栈内存？
- 不需要。在方法执行完毕后，对应的栈帧就会被弹出栈。所以无需通过垃圾回收机制去回收内存。
栈内存的分配越大越好吗？
- 不是。因为物理内存是一定的，栈内存越大，可以支持更多的递归调用，但是可执行的线程数就会越少。
方法内的局部变量是否是线程安全的？
- 如果方法内局部变量没有逃离方法的作用范围，则是线程安全的
- 如果如果局部变量引用了对象，并逃离了方法的作用范围，则需要考虑线程安全问题

栈内存诊断命令：top命令(查看是哪个进程占用CPU过高) jstack -l 进程id 通过查看进程中的线程的nid

堆内存诊断命令： jps（查看进程） jmap -heap 进程id 查看堆内存使用情况

JVM诊断工具 (Arthas)

栈内存：thread -n 1 查找到最耗CPU的线程

堆内存：heapdump 查找对象生成文件，jhat 启动打开文件

串池，面试题：

String var1= "hello",var2="world";
String var4 = var1+var2 和 String var5= "hello"+"world"和 String var6=var1+"world"

intern方法，将堆内存中的字符串放到串池中

String s1="hello";

String s2 = new String("hello");

String s3 = s2.intern();

s1==s2? 不等于

s1==s3? 等于

怎么判断垃圾？引用计数（产生内存泄露）

可达分析

类型：

强：引用关系存在就对象不会回收

软：当内存不足，gc时对象会被回收

弱: 只要gc，对象就回收

虚：无法获取对象，为了跟踪对象的回收情况

← lua脚本枚举 →

常用搜索	百度 Google Bing Github 搜代码
技术社区	CDSN 博客园 OSChina 思否掘金 Linux公社 IBM 开发者 StackOverflow
Java相关	JavaSE基础 JavaSE高级 JavaWeb JUC JVM ENUM 线程池自定义注解响应式编程
Spring	Mybatis Mybatis Plus Spring Spring MVC Spring Boot Spring Cloud Alibaba
中间件&插件	Maven中央仓库 ElasticSearch Redis 布隆过滤器 RocketMQ. git 自定义starter
运维	Nginx Docker Linux VM Ware
面向对象	设计模式

# JVM

# 一、内存结构

# 整体架构

# 1、程序计数器

# 作用

# 特点

# 2、虚拟机栈 （栈，先进后出）

# 2.1：定义

# 2.2：演示

# 2.3：问题解答

# 2.4：内存溢出 （栈内存溢出，递归无退出 ）

# 2.5：生产排查

# 3、本地方法栈

# 4、堆 （对象，数组，枚举）

# 4.1：定义

# 4.2：特点

# 4.3：堆内存溢出

# 最大堆大小：物理内存小于192MB时，为物理内存的一半；物理内存大192MB且小于1GB时，为物理内存的四分之一；大于等于1GB时，都为256MB

# 4.4：堆内存诊断

# 5.Arthas (JVM诊断工具)

# 5.1：Arthas功能

# 5.2：Arthas安装 （查看JVM的运行情况）

# 5.3：命令简介

# 5.5：CPU排查 （栈内存）

# 5.4：排查内存消耗 （堆内存）

# 6、方法区 （存的是类的结构）

# 6.1：结构

# 6.2：内存溢出

# 6.3：常量池

# 6.4：StringTable串池

# 6.4.1：字符串赋值过程

# 6.4.2：字符串拼接过程1

# 6.4.2：字符串拼接过程2

# 6.4.3：字符串intern方法

# 6.4.4：串池所处的位置

# 二：垃圾回收

# 2.1：怎么判断垃圾

# 2.2：引用

# 2.3：垃圾回收算法

# 2.3.1：标记清除

# 2.3.2：标记整理

# 2.3.3：复制

# 2.3.4：分代回收

# 2.3.5：JVM参数

# 2.4：垃圾回收器

# 2.4.1：串行

# 2.4.2：吞吐量优先

# 2.4.3：响应时间优先

# 2.4.4：G1

# 2.5：调优

# 2.5.1：内存泄漏

# 2.5.2：大表查询

# 2.5.3：面试

# 2、虚拟机栈（栈，先进后出）

# 2.4：内存溢出（栈内存溢出，递归无退出）

# 4、堆（对象，数组，枚举）

# 5.2：Arthas安装（查看JVM的运行情况）

# 5.5：CPU排查（栈内存）

# 5.4：排查内存消耗（堆内存）

# 6、方法区（存的是类的结构）
